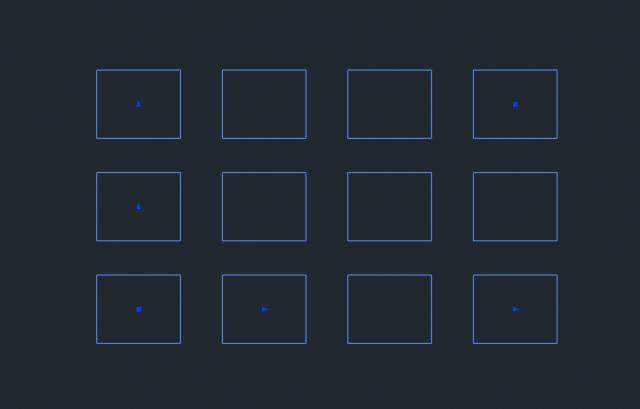

我們日常使用CAD的過程中，在進行圖形陣列后，可能會遇到在關聯狀態下很難再編輯的情況，那這時候該如何操作才能對其實現編輯呢？
下面小編將給大家帶來在CAD中對處在關聯狀態下的陣列圖形進行編輯的操作分享，希望可以對您有所幫助！

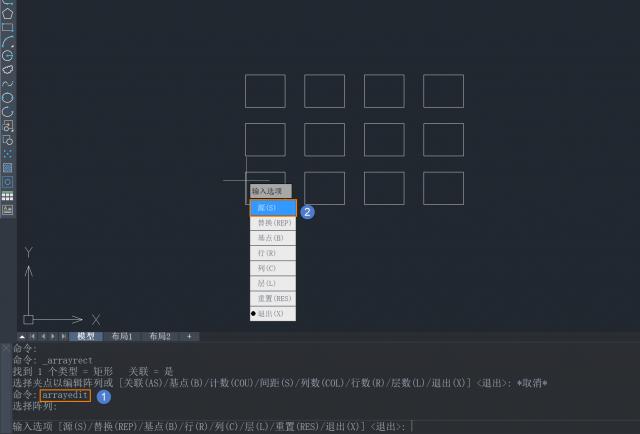

首先我們需要在命令行輸入【arrayedit】命令并按下回車鍵執行，系統將會自動彈出一個輸入選項欄，
這時候我們只需要在其下拉列表中選擇【源】即可。（操作順序可如下圖標注序號所示）

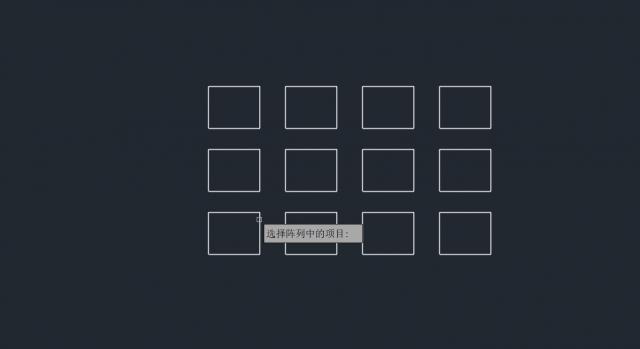

然后我們繼續根據系統提示【選擇陣列中的項目】

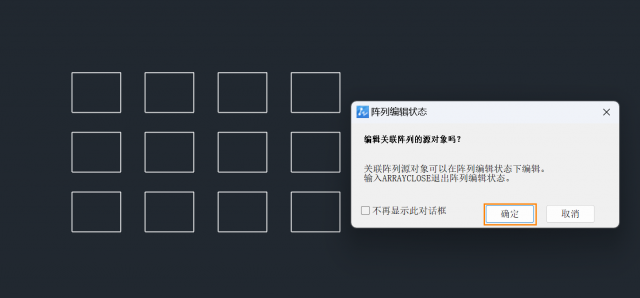

待彈窗【編輯關聯陣列的源對象嗎？】出現后，我們點擊右下角的【確定】按鈕即可，如下圖紅框標注所示：

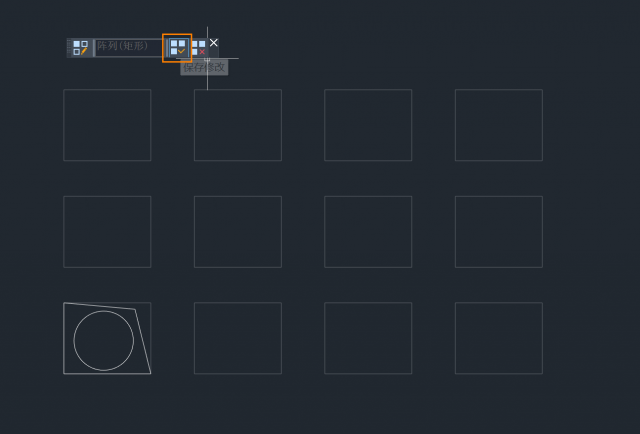

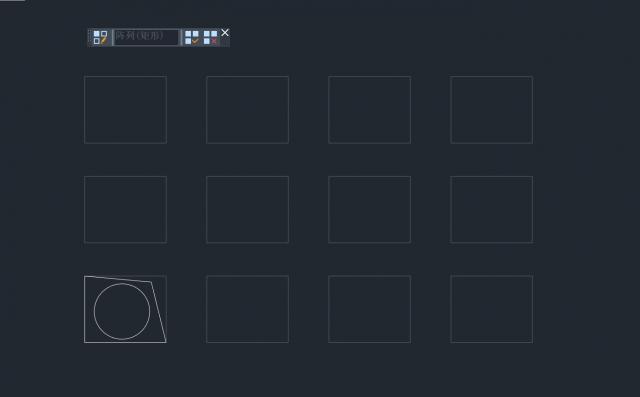

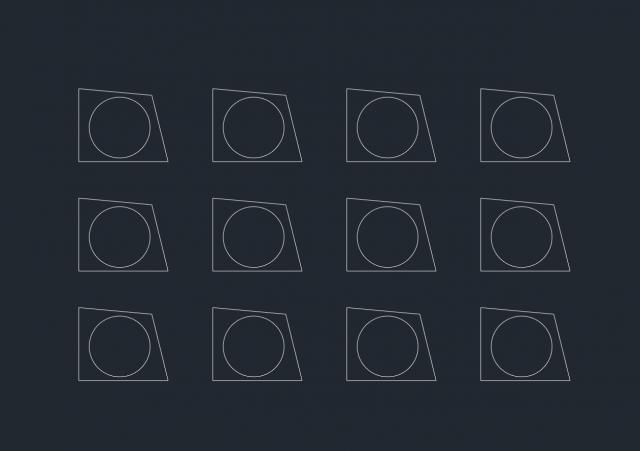

最后，再根據我們的需求編輯好圖形，并點擊上方懸浮工具條中的【保存修改】按鈕進行保存即可，效果參考圖如下：
以上就是本篇的全部內容啦！喜歡的小伙伴可以關注我們中望CAD的官網，我們將持續為您帶來更多CAD學習內容和最新資訊！
